通风管道工程量计算规则

　　1, 薄钢板风管

　　（1）风管按不同规格以展开面积计算，管上检查孔、测定孔、送风口、吸风口等所占面积不扣除。

　　（2）计算风管长度时一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度。风管直径和周长按图注尺寸展开。但咬口风管的接口及翻边量不得计算在展开面积内。

　　（3）风管导流叶片按叶片的面积计算。

　　（4）风管附件（除软性接头按平方米计算外），挤压机检查孔、测定孔等按不同类型、规格分别以个为单位计算。

　　2,不锈钢风管及铝板风管

　　风管的计算规则同薄钢板风管，部件按设计成品重量计算。

　　3. 塑料风管及部件

　　（1）风管按图注不同规格以展开面积计算，检查孔、测定孔、送风口、吸风口等所占面积不扣除。

　　（2）计算风管长度时，一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度，风管直径和周长以图注尺寸展开。

　　（3）标准部件和非标准部件均按成品的重量计算。

　　导流叶片计算：

　　导流叶片的作用：是将从空气调节主机压出通过交换的冷气，顺着风管从风口排除，达到调节室内空气的目的。当冷气通过风管弯头处时，如果不对其进行导流，势必产生涡流影响冷气传导！因此风管弯头处必须安装导流叶片！往往有一些年轻筒子们忽视导流叶片计算，要么就过估很不准确。小编提供列表计算如下：

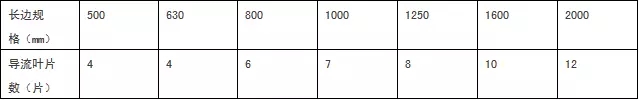

　　风管导流叶片长边确定片数表：

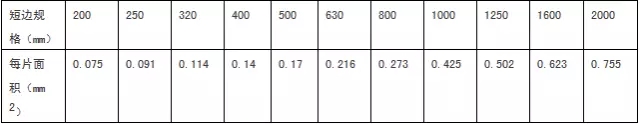

　　风管导流叶片长边确定片数表：

　　1、根据风管长边规格尺寸选择相对应导流叶片的片数。

　　2、根据风管短边规格尺寸选择相对应导流叶片单片面积数×根据长边尺寸已选定的导流叶片片数=该规格的风管导流叶片总面积。

　　验收规范中规定当平面宽度大于或等于500mm时都应设置导流叶片，那么以上两种情况都应计算导流叶片的工程量。
